Прокладка, монтаж медных труб посредством соединительной арматуры.
Для
прокладки водопровода нам
потребуется следующий
инструмент: рулетка, карандаш, резак для резки труб, разводной гаечный
ключ, нож, набор гаечных ключей, набор газовых ключей, наждачная бумага.
Начинать
прокладку водопровода
можно в том случае, когда у сантехника на руках имеется точная схема. С
помощью этой схемы
сантехник сможет рассчитать необходимое количество
уголков, муфт, патрубков, гаек и труб. Сначала нужно решить: будет ли
оборудован Ваш водопровод фильтрами для воды? На примере мы рассмотрим
прокладку водопровода с применением фильтров.
Конструкция фильтра состоит из двух частей: самого фильтра и запорного
вентиля.
Хотя сегодня в слесарно - водопроводных работах используются различные
типы материалов: медь, чугун, сталь, латунь, пластики, мы выбрали медь.
Медь очень удобна и долговечна.
Медные
трубы бывают твердо-тянутые с тонкими стенками, когда их не нужно
изгибать и средней твердости - трубы, которые можно гнуть.
Монтаж системы водопровода
начнем с соединения запорного крана и фильтра. Для герметичности
соединения на резьбу переходного патрубка наматываем кусочек пакли и
затягиваем ключом. Следом, по такому же принципу, подсоединяем фильтр.
Конструкция фильтра готова. Для дальнейшей
прокладки трубопровода нам потребуются уголки и
специальная соединительная арматура. На резьбовое соединение
накручивается пакля и пристыковывается арматура. Затем вся конструкция
присоединяется к водоотводу основного стояка также через паклю. Для
прочности соединения на паклю можно нанести немного масляной краски -
она обеспечит дополнительную герметичность соединения.

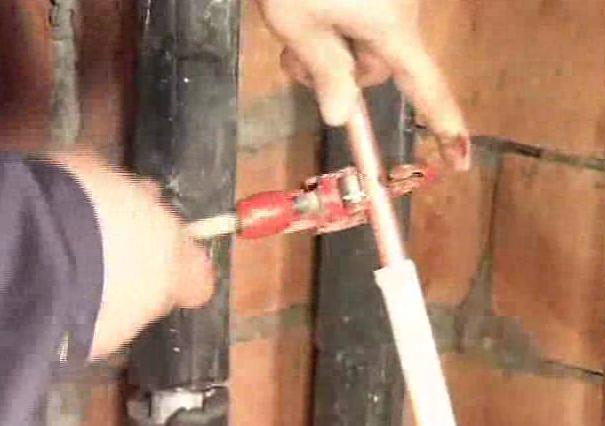

![Режем трубу.](images/rezem_trubu.jpg)
Подготовим трубу. Необходимо отмерить необходимую длину трубы и с
помощью трубоотрезного станка отрезать необходимую ее часть. Перед тем
как отрезать трубу,
сантехник убирает мешающий слой изоляции. Далее
свободно отрезаем трубу. Для этого установим станок на трубе и
поворачиваем ролик по часовой стрелке до тех пор, пока режущее колесо не
начнет соприкасаться со стенкой трубы, повернем один раз станок,
затянем ролик на четверть оборота, продолжаем поворачивать и
подкручивать ролик до тех пор, пока труба не отрежется. Когда труба
отрезана, круглым напильником уберем заусенцы внутри, плоским
напильником или наждачной бумагой - снаружи. С обоих концов готовой
трубы снимем изоляционный материал - 50 мм с каждой стороны. Одевая на

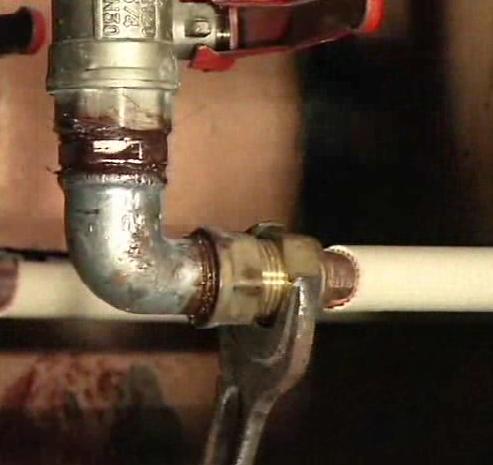

конец трубы фиксирующую гайку не забудем металлическую прокладку. При
закручивании гайки она будет обжимать трубу, обеспечивая
водонепроницаемость соединения. Присоединяем готовый кусок трубы в
продолжении водоотвода главного стояка. При закручивании накидной гайки
образуется прочное и долговечное соединение.
Монтаж фильтров производится непосредственно перед началом разветвления
водопровода таким образом, что бы сначала шел сам фильтр, а затем
запорный вентиль. Все резьбовые соединения внутри имеют паклю или
герметизируются лентой ФУМ. Выбранный нами тип труб легко поддается
изгибанию. Изгибание трубы позволит нам избежать лишних гаечных
соединений.

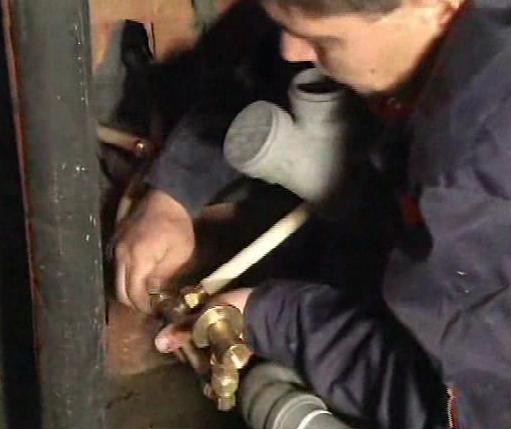

![Тройник на смеситель и бак унитаза.](images/voda_k_smesitelu_i_slivnomy_baky.jpg)
Проложив водопровод согласно нашей схемы мы должны его закончить
арматурой, к которой в последствии будет соединен смеситель. Она может
быть замурована в стену, как в нашем случае. Две трубы, подсоединенные к
ней обеспечивают холодной водой смеситель и сливной бачек, который
находится за стеной. Вместо пакли можно использовать уплотнительную
ленту ФУМ.

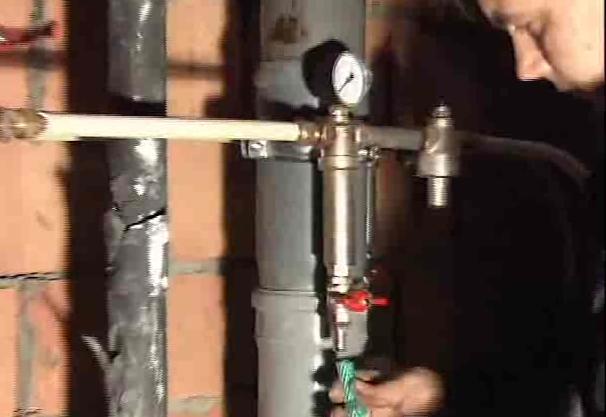

![Манометр на фильтре воды.](images/manometr_filtr.jpg)
Используя ленту ФУМ, подсоединяем
манометр к фильтру. Он поможет нам
определять необходимость промыва водяного фильтра. При существенном
понижении давления необходимо промыть фильтр, закрыв запорный вентиль и
открыв сливной канал фильтра. Под давлением воды фильтр очистится от

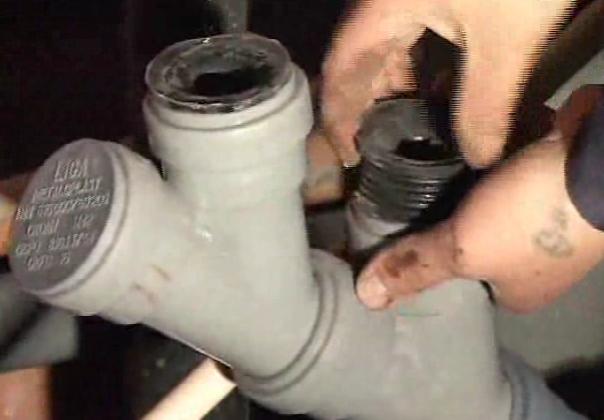

загрязняющих частиц. Для этого в канализационной прокладке нужно
предусмотреть отдельный слив для фильтра. В нашем случае установлено два
фильтра, соответственно, сливных отверстий тоже два. Для соединения
сливного отверстия и фильтра мы выбрали гибкий пластиковый шланг нужной
длины. Чтобы шланг не соскочил, мы его закрепляем на фильтре.
Вот и все, водопровод проложен. В
услуги сантехника в Минске входит
монтаж водопровода медными трубами. Но хочу сказать, что в квартирах
Минска такой водопровод не желателен, так как
в
городе вода хлорируется, а это приводит к образованию с медью
разных химических соединений вредных для здоровья человека. Такой
медный водопровод будет идеальным для частных коттеджев со своей
скважиной.
Так же обращаю внимание сантехников
: учитывайте тепловые расширения меди, около 0,7 мм на
погонный метр - это оградит Вас от протечек.
