Разводка труб.

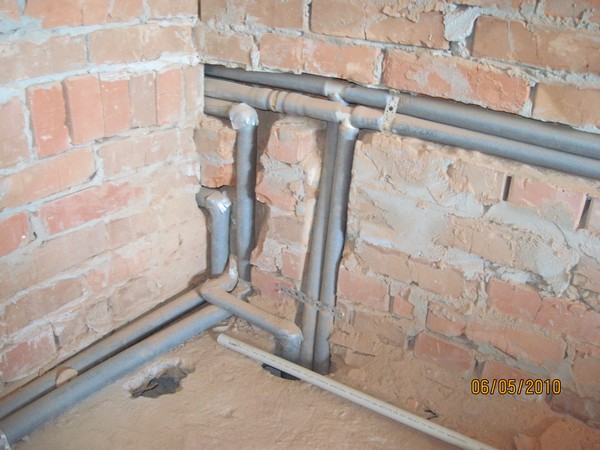

При монтаже сантехнического оборудования разводка труб - это самое главное. От правильного монтажа труб зависит будут ли у вас проблемы с сантехникой в дальнейшем. Это понятно всем, добавлю, что от труб зависит не только ровное расположение сантехнических приборов, но и уровень потерь тепла до нужного места. Сантехнические приборы подключаются по-разному, одни сверху, другие снизу, а кто то сбоку. Рассмотрим детально подключение каждого сантехнического прибора на примере одного из частных домов в Минске.



Подключение к трубам водяной батареи отопления.

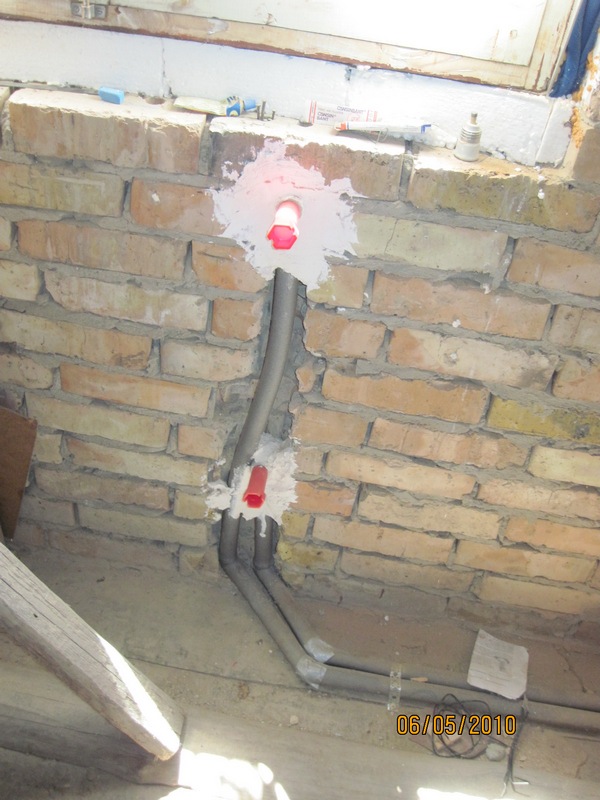

На этих фотографиях показано боковое подключение батарей отопления в коттедже. Выбивается штроба, укладываются трубы, после штукатурки стен из стены будут торчать только места соединения и их уже не передвинуть никак. Поэтому выдерживаем расстояния между центрами подключений согласно необходимых размеров, вертикальность оси приветствуется.

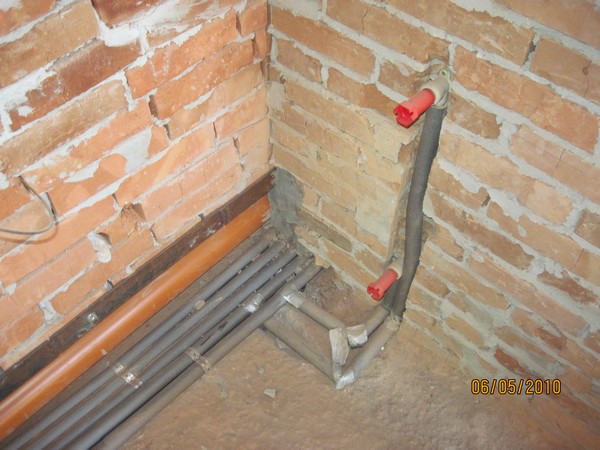

Вот еще одно подключение батареи отопления к трубам.



Подключение бойлера и газового котла к трубам.

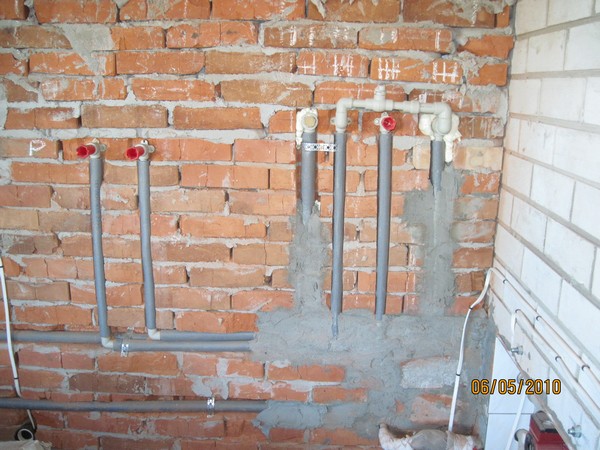

На следующей фотографии показано выполненная разводка труб под бойлер и газовый котел в специально отведенном под это дело помещении. Таким же макаром выполняют подключение газовой колонки.

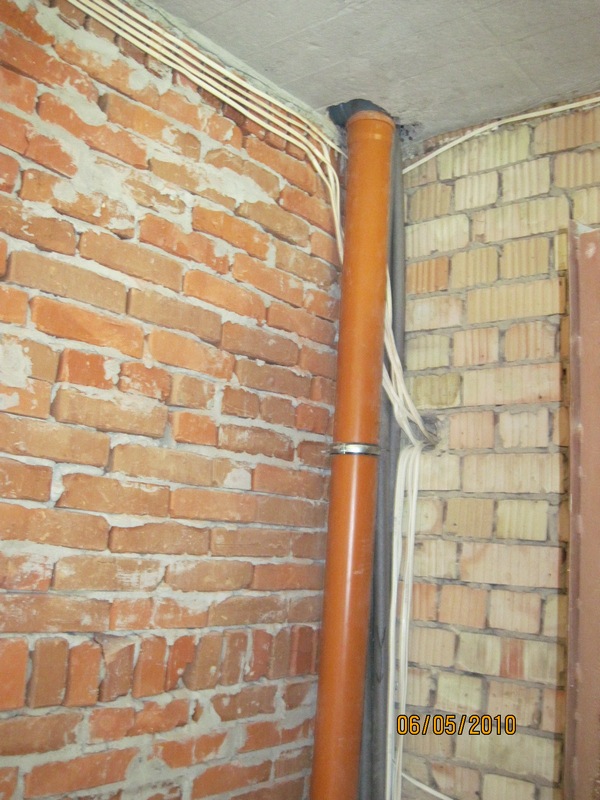

Монтаж канализационного стояка.
Подача воды трубами - это хорошо, но необходимо и утилизировать воду, для этого производят монтаж канализации к необходимым местам. При переходе канализации с этажа на этаж используют канализационные стояки. Вот один из них.

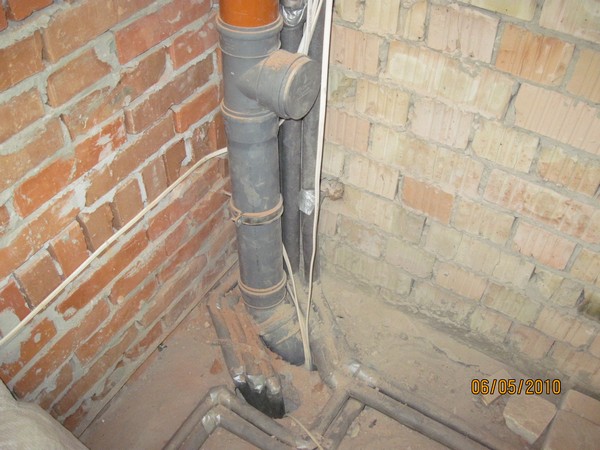

Монтаж ревизии в канализационном стояке.
Если канализация забивается (бывает такая неприятность иногда) - предусмотрена ревизия в канализационном стояке.



Разводка труб к умывальнику.

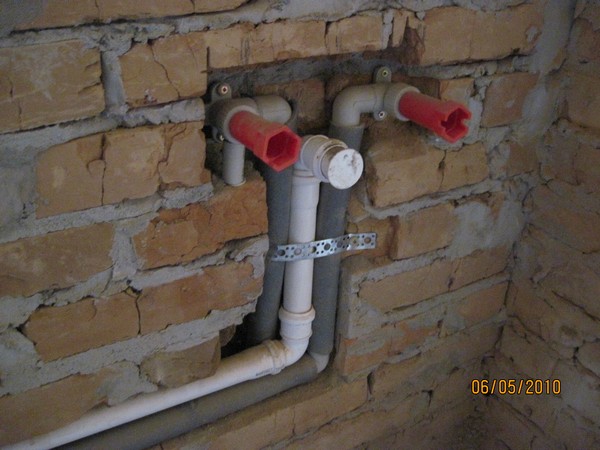

Вот мы добрались и до умывальника. На этом фото показана выполненная разводка труб к умывальнику (подача холодной воды, подача горячей воды, слив в канализационный стояк).

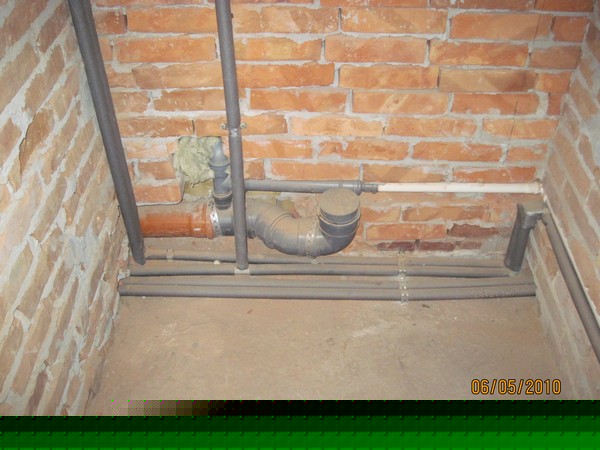

Разводка труб к унитазу.
К унитазу подводим канализацию и воду для слива.

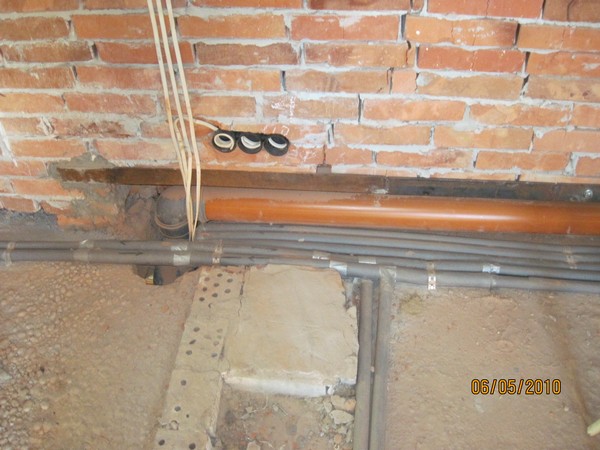

Разводка труб в полу.
Трубы чаще всего монтируют в полу. После пол заливается, выравнивая пол и скрывая все трубы. Монтаж трубопроводов выполняем как можно качественнее, так как доступа к трубам больше не будет.



И только теперь приступают к штукатурке, выравниваю стен. После стен заливают полы.
